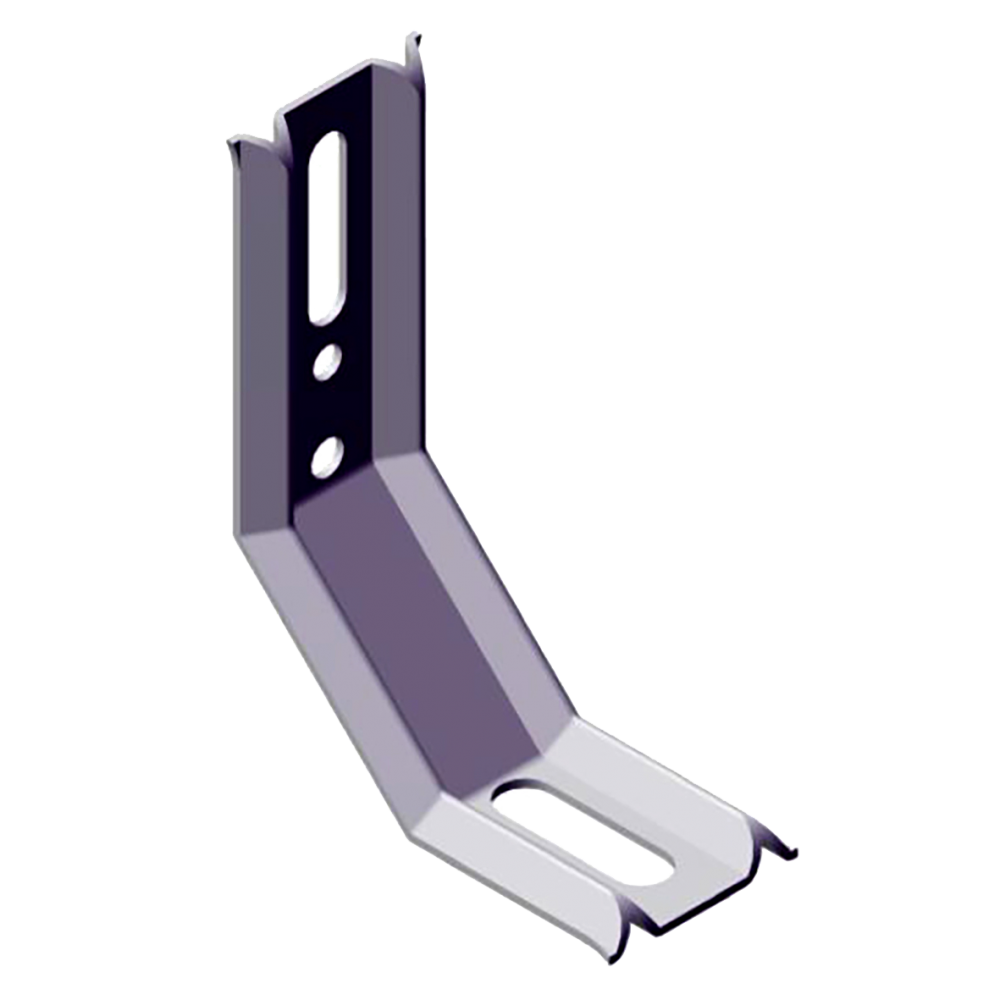

Pattes fortement nervurées - FC40 FL40 FW40
1 - Caractéristiques principales
Pattes avec 2 nervures triangulaires de 6mm : F
Matière: acier galvanisé à chaud 1er choix DX51 D Z275 MA
Norme Européenne: NF EN 10327 (janvier 2005)
Epaisseurs: 10/10, 12/10 et 14/10.
Formes : FL, FC, FW
Côtes maçonnerie en standard : de 40 à 200
Côtes menuiserie en standard : de 40 à 200
Largeurs de bande en standard : 40
Dégagements : de 0 à 100
Marquage V000 : résistance au vent
PV d’essai sur demande.
2 - Variantes
Avec griffes à clipper
Réversible
50 poinçonnages différents possibles.
3 - Options
Clameau autobloquant avec goujon et écrou
Cale de rupture de pont thermique thermoplastique clipsable.
4 - Sur mesure
Nous consulter.

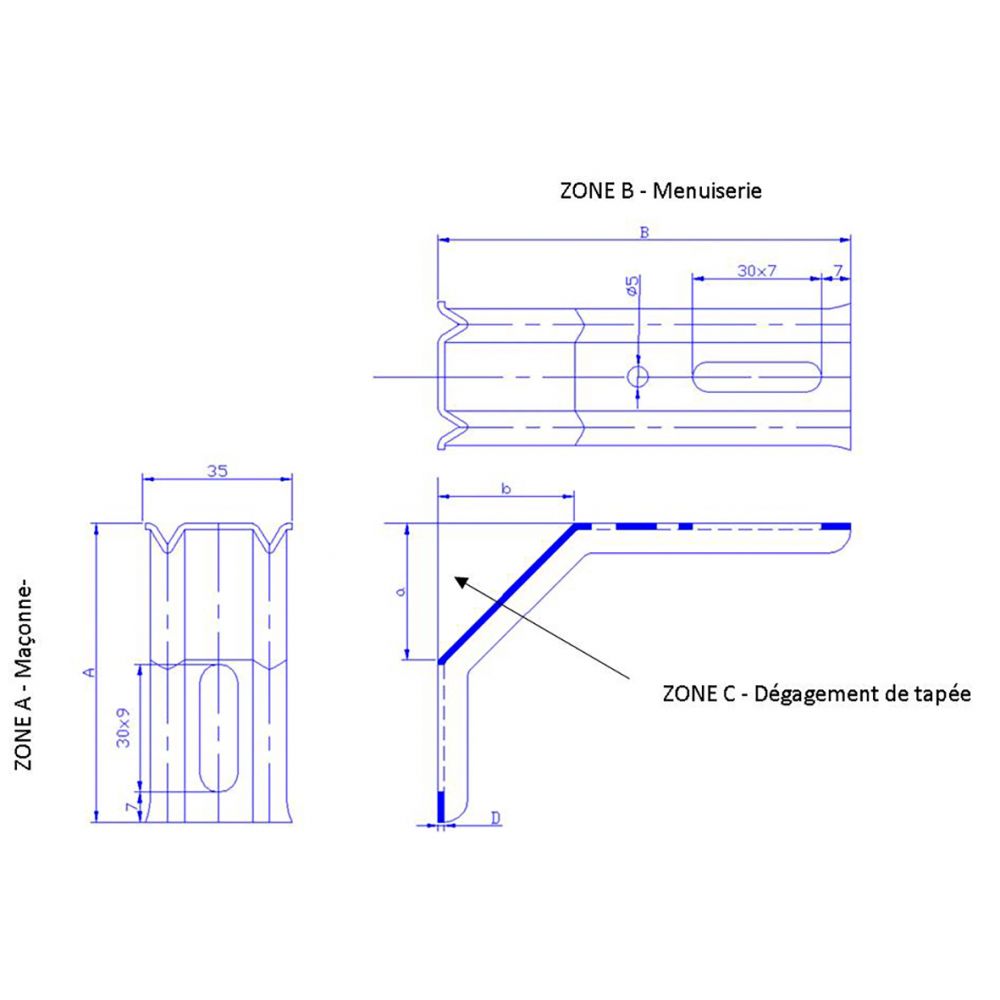

Plan de principe général
ZONE A - Oblong de 30*9 pouvant recevoir une cheville de 8 mm et sa vis tête plate ø 6 mm
ZONE B - Oblong de 30*7 permet le passage du goujon de l’insert et le clipage éventuel d’une cale de rupture de pont thermique. Un ou plusieurs ø de 5,5 mm sont prévus pour un vissage complémentaire
ZONE C - Dégagements de tapée standard : 3232, 4040, 3070, 3090, 3040, 5050 (autres dégagements nous consulter).
La référence se crée en ajoutant à la suite du code du modèle FC40, les dimensions de A, B, a, b et D. A titre d’exemple : FC40 70*95 3232 1 (correspond à (A)*(B) (a) (b) (D)).
Patte de 70*95 avec un dégagement de 3232 et une épaisseur de 1 mm.
